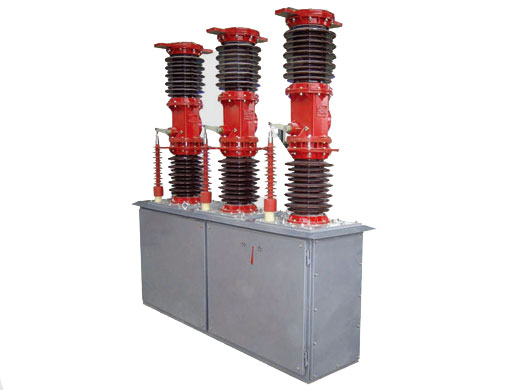

ZW7-40.5戶內高壓交流真空斷路器
ZW7-40.5型戶外高壓交流真空斷路器適用于三相交流50HZ，40.5kv電力系統中，作為合分負荷電流、過載電流以及短路電流之用。它既可用于發電廠、變電站、電力設備和電力線路的控制和保護，也可用于頻繁操作的場所；它不但適用于新變電站的建設，而且也適用于老變電站的無油化改造。
技術參數
| 項目 | 單位 | 參數 | ||||
| 交流輸入電壓 | KV | 40.5 | ||||
| 額定絕緣水平 | 1min工頻耐受電壓 | 干試 | 95 | |||
| 濕試 | 80 | |||||
| 雷電沖擊耐受電壓 | 185 | |||||
| 額定電流 | A | 1600、2000 | ||||
| 額定短路開斷電流 | KA | 20 | 25 | 31.5 | ||
| 額定峰值耐受電流 | 50 | 63 | 80 | |||
| 額定短是耐受電流（4s） | 20 | 25 | 31.5 | |||
| 額定短路關合電流 | 50 | 63 | 80 | |||
| 額定電容器組合開斷電流 | A | 630 | ||||
| 額定操作順序 | 0-0.3s-CO-180S-CO | |||||
| 額定操作電壓/電流 | 電磁操動機構 | V/A | DC220/147 | DC110/294 | ||
| 彈簧操動機構 | DC220/1.7 | DC220/1.1 | ||||
| 額定斷路電流開斷次數 | 次 | 12 | ||||
| 機械壽命 | 10000 | |||||
| 重量 | KG | 100 | ||||
| 外形尺寸（寬*深*高） | mm | 2315*610*2275 2060*610*2425 | ||||
